流量控制閥

  電液比例閥是閥內比例電磁石輸入電壓信號產生相應動作，使工作閥閥芯產生位移，閥口尺寸發生轉變并以此完成與輸入電壓成比例壓力、流量輸出元件。閥芯位移也可以以機械、液壓或電形式進行反饋。電液比例閥具有形式種類多樣、容易組成施用電氣及計算機控制各種電液系統、控制精度高、安裝施用矯捷以及抗污染能力強等多方面長處，應用領域拓寬。近年研發生產插裝式比例閥和比例多路閥充分考慮到工程機械施用特點，具有先導控制、負載傳感和壓力補償等功效。它出現對移動式液壓機械群體技能水平提升具有重要意義。特別是電控先導操作、無線遙感和有線遙感操作等方面展現了其杰出應用遠景。

  2 工程機械電液比例閥種類和形式

  電液比例閥包括比例流量閥、比例壓力閥、比例換向閥。工程機械液壓操作特點，以結構形式劃分電液比例閥首要有兩類：一類是螺旋插裝式比例閥(screwin cartridge proportional valve)，另外一類是滑閥式比例閥(spool proportional valve)。

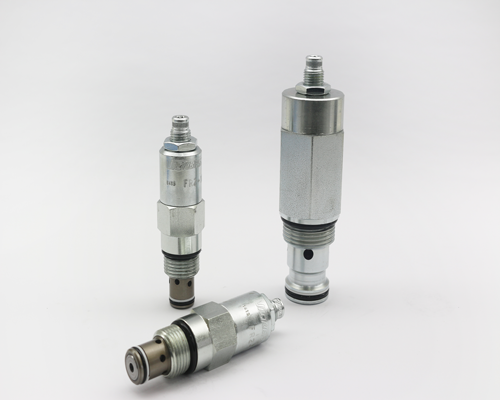

  螺旋插裝式比例閥是螺紋將電磁比例插裝件固定油路集成塊上元件，螺旋插裝閥具有應用矯捷、節流管路和成本低廉等特點，近年來工程機械上應用。常用螺旋插裝式比例閥有二通、三通、四通和多通等形式，二通式比例閥主比例節流閥，它常它元件一起構成復合閥，對流量、壓力進行控制;三通式比例閥主比例減壓閥，也是移動式機械液壓系統中應用較多比例閥，它主對液動操作多路閥先導油路進行操作。利用三通式比例減壓閥可以取代傳統手動減壓式先導閥，它比手動先導閥具有更多矯捷性和更高控制精度?？梢灾瞥扇鐖D1所示比例伺服控制手動多路閥，差別輸入信號，減壓閥使輸出活塞具有差別壓力或流量進而實現對多路閥閥芯位移進行比例控制。四通或多通螺旋插裝式比例閥可以對工作裝置實現單獨控制。
